Pied à coulisse ultra-léger UL4 Becs spéciaux type A
Description
Pied à coulisse XL ultra-léger avec Bluetooth® intégré.
* Disponible dans différentes gammes de mesure
* Disponible dans différentes gammes de mesure
Caractéristiques
- Une taille sans précédent, une portabilité inégalée : Nos grands pieds à coulisse offrent des étendues de mesure impressionnantes allant de 400 à 3000 mm, ce qui les rend parfaits pour mesurer avec précision les grandes cotes. Malgré leur taille, ces pieds à coulisse sont remarquablement légers, ce qui facilite leur manipulation et leur transport.
- Acquisition de données fluides : Transmission de données Bluetooth® Smart intégrée, vous permettant de transmettre des mesures sans fil, rapidement et sans erreur, pour une productivité accrue. Il dispose également d’une sortie de données Proximity.
- Construit pour durer : Fabriqué avec un cadre en profilé d’aluminium spécial renforcé par 4 tiges de guidage en acier inoxydable, nos pieds à coulisse IP67 sont conçus pour résister aux exigences d’une utilisation rigoureuse tout en conservant stabilité et justesse.
- Conception intuitive : L’unité d’affichage digital XXL, avec des chiffres de 20 mm de haut, offre une excellente lisibilité avec trois boutons, dont un bouton central avec une fonction favorite sélectionnable. Le bec gauche mobile verrouillable par levier et les plots supérieurs amovibles avec un pin en métal trempé de Ø 5 mm simplifient les mesures intérieures, offrant commodité et flexibilité.
- Force contrôlée : Pour garantir des mesures précises et cohérentes, nos pieds à coulisse sont équipés d’un dispositif de contrôle de la force intégré. Cette fonction permet à l’opérateur de vérifier et d’appliquer la même force à toutes les mesures, éliminant ainsi les écarts potentiels et garantissant des résultats fiables.
- Adaptable à vos besoins : Mâchoires disponibles en ≤300mm ou ≤400mm pour une précision et des performances optimales, à monter sur un UL spécial de votre choix (400 à 3000mm).
Applications

Distance

Déviation de forme

Diamètre
Industries

Machine-outil

Dispositif médical

Automobile

Aéronautique

Emballage

Assemblage
Vue d'ensemble
Spécifications
Livraison standard
Accessoires
Applications
Tutoriels
Documents
811-2316-99 ¹ | 811-2317-99 ¹ | |
EAN | 7640125681833 | 7640125681840 |
Becs spéciaux (paire) | Longueur L à préciser lors de la commande (max 400 mm) | |

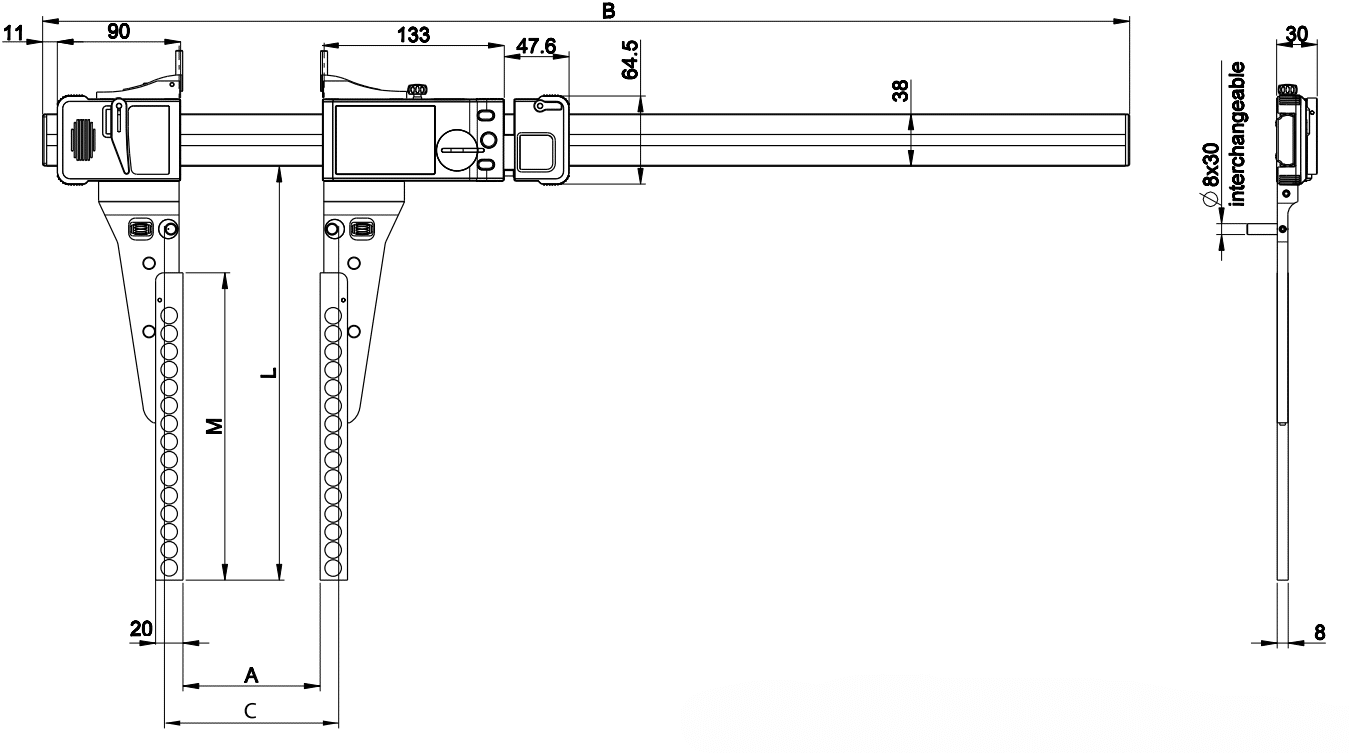

L (mm) | ≤ 300 | ≤ 400 |
M (mm) | L – 75 |
¹ Les becs doivent être montés sur un UL4 spécial de votre choix.
UL 400 | UL 600 | UL 1000 | UL 1500 | UL 2000 | UL 2500 | UL 3000 | |
Référence | 811-1404-99 | 811-1406-99 | 811-1410-99 | 811-1415-99 | 811-1420-99 | 811-1425-99 | 811-1430-99 |
Spécifications UL | Erreur max. [μm] / Répétabilité [μm] | ||||||
Avec becs 811-2316-99 | 40/20 | 50/20 | 70/20 | 130/30 | 180/40 | 220/40 | 320/40 |
Avec becs 811-2317-99 | 70/40 | 80/40 | 120/40 | 200/50 | 300/60 | 400/70 | 500/70 |
Etendue de mesure (mm) | 400 | 600 | 1000 | 1500 | 2000 | 2500 | 3000 |
A (mm) | 0-478 | 0-683 | 0-1093 | 0-1608 | 0-2123 | 0-2638 | 0-3153 |
C (mm) | 27-505 | 27-710 | 27-1110 | 27-1635 | 27-2150 | 27-2665 | 27-3180 |
B (mm) | 796 | 1001 | 1411 | 1926 | 2441 | 2956 | 3471 |
Résolution (mm) | 0.01 | ||||||
Force de mesure (N) | 7.5 – 11.5 (±20%) | ||||||
Type de connexion (instrument vers périphérique) | Bluetooth® wireless technology ¹ Proximity vers RS232 ¹ Proximity vers USB ¹ Adaptateur RS – USB ¹ Voir les informations sur les câbles |
||||||
Indice de protection selon IEC 60529 | IP67 | ||||||
Preset max. | ±9999.99 mm / ±399.9995 IN | ||||||
Configurable par PC | ⬤ | ||||||
2 références | ⬤ | ||||||
Fonction min/max/delta | ⬤ | ||||||
Affichage des limites de tolérance | ⬤ |
¹ Périphérique : PC, unité d’affichage, …
Instrument de base |
Instrument selon données techniques |
Batterie Lithium CR2477 incluse |
Becs spéciaux de Type A (811-2316-99 ou 811-2317-99) |
Longueur des becs à spécifier à la commande (max. 400mm) |
Mode d’emploi |
Non disponible
-
Bientôt disponible
-
-
-
-
- Plan Technique
- Dessin 3D
- Manuel
- Certificat
- Brochure
- Non disponible
- Non disponible
- Non disponible
Spécifications
811-2316-99 ¹ | 811-2317-99 ¹ | |
EAN | 7640125681833 | 7640125681840 |
Becs spéciaux (paire) | Longueur L à préciser lors de la commande (max 400 mm) | |
L (mm) | ≤ 300 | ≤ 400 |
M (mm) | L – 75 |
¹ Les becs doivent être montés sur un UL4 spécial de votre choix.
UL 400 | UL 600 | UL 1000 | UL 1500 | UL 2000 | UL 2500 | UL 3000 | |
Référence | 811-1404-99 | 811-1406-99 | 811-1410-99 | 811-1415-99 | 811-1420-99 | 811-1425-99 | 811-1430-99 |
Spécifications UL | Erreur max. [μm] / Répétabilité [μm] | ||||||
Avec becs 811-2316-99 | 40/20 | 50/20 | 70/20 | 130/30 | 180/40 | 220/40 | 320/40 |
Avec becs 811-2317-99 | 70/40 | 80/40 | 120/40 | 200/50 | 300/60 | 400/70 | 500/70 |
Etendue de mesure (mm) | 400 | 600 | 1000 | 1500 | 2000 | 2500 | 3000 |
A (mm) | 0-478 | 0-683 | 0-1093 | 0-1608 | 0-2123 | 0-2638 | 0-3153 |
C (mm) | 27-505 | 27-710 | 27-1110 | 27-1635 | 27-2150 | 27-2665 | 27-3180 |
B (mm) | 796 | 1001 | 1411 | 1926 | 2441 | 2956 | 3471 |
Résolution (mm) | 0.01 | ||||||
Force de mesure (N) | 7.5 – 11.5 (±20%) | ||||||
Type de connexion (instrument vers périphérique) | Bluetooth® wireless technology ¹ Proximity vers RS232 ¹ Proximity vers USB ¹ Adaptateur RS – USB ¹ Voir les informations sur les câbles |
||||||
Indice de protection selon IEC 60529 | IP67 | ||||||
Preset max. | ±9999.99 mm / ±399.9995 IN | ||||||
Configurable par PC | ⬤ | ||||||
2 références | ⬤ | ||||||
Fonction min/max/delta | ⬤ | ||||||
Affichage des limites de tolérance | ⬤ |
¹ Périphérique : PC, unité d’affichage, …
Livraison standard
Instrument de base |
Instrument selon données techniques |
Batterie Lithium CR2477 incluse |
Becs spéciaux de Type A (811-2316-99 ou 811-2317-99) |
Longueur des becs à spécifier à la commande (max. 400mm) |
Mode d’emploi |
