Accessoires SCAN

Centres et pointes			S25T	Morse 2 F60	S145
	902-6000	Centre mâle 10 mm MK1	⬤ Exige 902-6360	⬤ Exige 902-6360	⬤ Exige 902-6360
	902-6160	Pointe rotative équipée d’un cône B12 et d’une queue morse 1	⬤ Exige 902-6360	⬤ Exige 902-6360	⬤ Exige 902-6360
	902-6161	Pointe rotative, morse 2	⬤	⬤	⬤
	902-6162	Pointe rotative équipée d’un cône B18 et d’une queue morse 2	⬤	⬤	⬤
	902-6163	Pointe rotative, morse 1	⬤ Exige 902-6360	⬤ Exige 902-6360	⬤ Exige 902-6360
	902-6202	Centre mâle 17.78 mm, extra (Livré en standard avec Sylvac-SCAN S25, F60 et S145)	⬤	⬤	⬤
	902-6203	Pointe pour entraînement par le centre (Pointe diamantée 10mm)	⬤ Exige 902-6360	⬤ Exige 902-6360	⬤ Exige 902-6360
	902-6210	Pointe pour entraînement par le centre, Ø 42 mm avec queue morse 2 Pointe diamantée	⬤	⬤	⬤
Image bientôt disponible	902-6211	Pointe non diamantée pour entraînement par le centre Ø 42mm	⬤	⬤	⬤
	902-6212	Centre MK2 diamanté, Ø 17mm	⬤	⬤	⬤
	902-6341	Centre mâle, Ø 15÷40 mm, avec queue morse 2	⬤	⬤	⬤
	902-6380	Centre rotatif Ø 42mm MK2	⬤	⬤	⬤
	902-6410	Pointe pour entraînement – diamantée, avec un diamètre de référence Ø 42 mm max	⬤	⬤	⬤
	902-6420	Petit centre mâle	⬤ Exige 902-6251
	902-6421	Petit centre mâle rotatif	⬤ Exige 902-6251

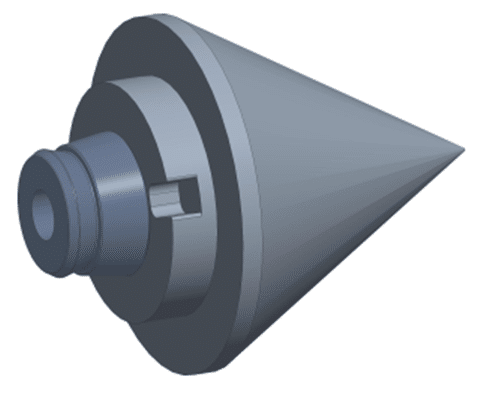

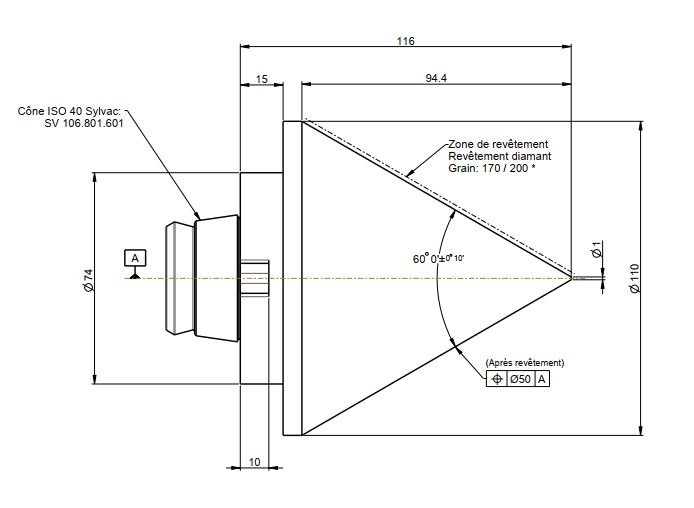

	902-6430	Centre fixe Ø110 avec revêtement diamanté			⬤

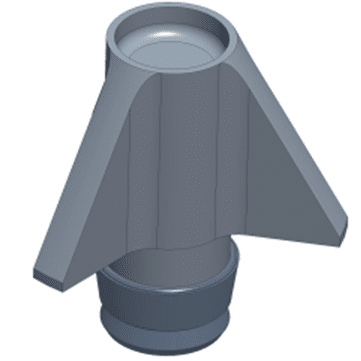

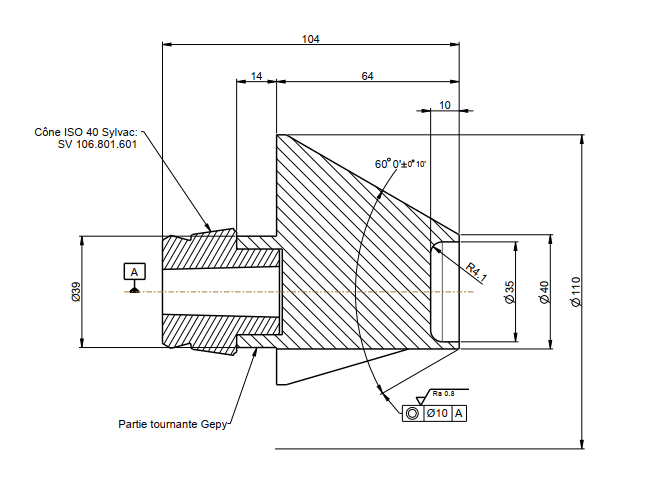

	902-6431	Centre rotatif Ø110			⬤

Centres inversés			S25T	Morse 2 F60	S145
	902-6204	Centre femelle Ø10mm Capacité Ø3 – 10mm	⬤ Exige 902-6251	⬤ Exige 902-6251	⬤ Exige 902-6251
	902-6205	Centre femelle Ø20mm Capacité Ø5 – 20mm	⬤ Exige 902-6251	⬤ Exige 902-6251	⬤ Exige 902-6251
	902-6206	Centre femelle Ø10mm Capacité Ø4 – 10mm Cône B12	⬤ Exige 902-6360 902-6160	⬤ Exige 902-6360 902-6160	⬤ Exige 902-6360 902-6160
	902-6214	Petit centre femelle 5mm	⬤ Exige 902-6251	⬤ Exige 902-6251	⬤ Exige 902-6251
	902-6215	Petit centre femelle 5mm tournant	⬤ Exige 902-6251	⬤ Exige 902-6251	⬤ Exige 902-6251
	902-6207	Centre femelle Ø20mm tournant Capacité Ø5 – 20mm	⬤ Exige 902-6360 902-6160	⬤ Exige 902-6360 902-6160	⬤ Exige 902-6360 902-6160
	902-6310	Centre femelle Ø10mm Capacité Ø4 – 10mm Cône B18	⬤ Exige 902-6162	⬤ Exige 902-6162	⬤ Exige 902-6162
	902-6311	Centre femelle Ø30 Capacité Ø5 – 30mm Cône B18	⬤ Exige 902-6162	⬤ Exige 902-6162	⬤ Exige 902-6162
	902-6312	Centre femelle Ø45mm	⬤ Exige 902-6162	⬤ Exige 902-6162	⬤ Exige 902-6162
	902-6340	Centre femelle Ø40mm MK2 Capacité Ø5 – 40mm	⬤	⬤	⬤

Pinces			S25T	Morse 2 F60	S145
	902-6222	Pince 2 mors Serrage externe pour une utilisation manuelle MK2		⬤	⬤ Exige 902-6260
	902-6270	Mandrin 2 mors 0-20mm avec mors H=4mm (seul un mors est interchangeable)	⬤
	902-6271	Mandrin 2 mors 0-20mm avec mors H=8mm (seul un mors est interchangeable)	⬤
	902-6272	Mandrin 2 mors 0-20mm avec mors H=14mm (seul un mors est interchangeable)	⬤
	902-6273	Mors interchangeable Ø 0-20mm H=4mm	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272
	902-6274	Mors interchangeable Ø 0-20mm H=8mm	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272
	902-6275	Mors interchangeable Ø 0-20mm H=14mm	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272
	902-6276	Réhausseur de mors, H=10mm Empilable, maximum 2x10mm	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272	Pour 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 et 902-6272
	902-6278	Mandrin 2 mors Ø 0-7 mm avec mors H=1.5mm	⬤
	902-6267	Mandrin 2 mors Ø 0-20mm MK2 avec mors H=4mm (seul un mors est interchangeable. livré par paire)		⬤	⬤ Exige 902-6260
	902-6268	Mandrin 2 mors Ø 0-20mm MK2 avec mors H=8mm (seul un mors est interchangeable)		⬤	⬤ Exige 902-6260
	902-6269	Mandrin 2 mors Ø 0-20mm MK2 avec mors H=14mm (seul un mors est interchangeable)		⬤	⬤ Exige 902-6260
	902-6306	Mandrin 3 mors MK2 Serrage extérieur Ø 0.5mm – 41mm Serrage intérieur Ø 12mm – 36mm Hauteur du pas : 5mm	⬤	⬤	⬤ Exige 902-6260
	902-6307	Mandrin 3 mors MK2 Serrage extérieur Ø 1mm – 71mm Serrage intérieur Ø 18mm – 66mm Hauteur du pas : 10mm		⬤
	902-6308	Mandrin 3 mors ISO40 Serrage extérieur Ø 1mm – 150mm Serrage intérieur Ø 34mm – 174mm Hauteur du pas : 10mm			⬤
	902-6140 6÷12mm / T=15mm902-6141 0÷6mm / T=1.5mm902-6142 0÷6mm / T=3mm 902-6143 6÷12mm / T=3mm 902-6144 12÷18mm / T=6mm 902-6145 18÷24mm / T=9mm 902-6152 0÷6mm / T=6mm 902-6153 0÷6mm / T=15mm	Mors extérieurs, par paire	Pour 902-6220, 902-6221, 902-6222, 902-6223	Pour 902-6220, 902-6221, 902-6222, 902-6223	Pour 902-6220, 902-6221, 902-6222, 902-6223
	902-6154	Jeu de mors extérieurs, par paire 902-6141 : Mors dia 0-6mm, T1=1.5mm, B=18mm 902-6142 : Mors dia 0-6mm, T1=1.3mm, B=18mm 902-6143 : Mors dia 6-12mm, T1=3mm, B=18mm 902-6144 : Mors dia 12-18mm, T1=6mm, B=20mm 902-6145 : Mors dia 18-24mm, T1=9mm, B=25mm	Exige 902-6220, 902-6221, 902-6222, 902-6223	Exige 902-6220, 902-6221, 902-6222, 902-6223	Exige 902-6220, 902-6221, 902-6222, 902-6223
	902-6231	Bloc de réhausses par paire pour mors extérieurs	Exige 902-6220, 902-6221, 902-6222, 902-6223	Exige 902-6220, 902-6221, 902-6222, 902-6223	Exige 902-6220, 902-6221, 902-6222, 902-6223

* bientôt disponible

Mandrins pneumatiques

S25T

Morse 2

F60

S145

902-6309

Mandrin pneumatique 3 mors MK2
1mm – 60mm

⬤

902-6223

Mandrin pneumatique 2 mors MK2

⬤

⬤

Plateaux			S25T	Morse 2 F60	S145
	902-6208	Plateau, Ø 30 mm MK1	⬤ Exige 902-6360	⬤ Exige 902-6360	⬤ Exige 902-6360
	902-6209	Plateau, Ø 80 mm MK2		⬤	⬤
	902-6228	Plateau de serrage magnétique Ø0-24 mm MK2	⬤	⬤	⬤

Adaptateurs			S25T	Morse 2 F60	S145
	902-6258	Adaptateur MK1 pour SCAN S25	⬤
	902-6259	Adaptateur MK2 pour SCAN S25	⬤
	902-6260	Adaptateur MK2 pour SCAN S145			⬤
	902-6263	Adaptateur MK3 pour SCAN S145			⬤
	902-6250	Adaptateur avec alésage Ø 6 mm MK1	⬤ Exige 902-6360	⬤ Exige 902-6360	⬤ Exige 902-6360
	902-6251	Adaptateur avec alésage Ø 6 mm MK2	⬤	⬤	⬤
	902-6360	Douille de réduction DIN 2185 MK A/I 2:1	⬤	⬤	⬤

Préhension de petites pièces			S25T	Morse 2 F60	S145
	902-6330	Plateau magnétique centré, magnétisé – SUD pour la contre poupée	⬤ Exige 902-6251
	902-6335	Préhenseur magnétique avec V pour pièces avec embout Ø0.4mm – 1.3mm, magnétisé – NORD	⬤ Exige 902-6251
	902-6336	Préhenseur magnétique avec V pour pièces avec embout Ø0.6mm – 2.0mm, magnétisé – NORD	⬤ Exige 902-6251
	902-6337	Préhenseur magnétique avec V pour pièces avec embout Ø2.0mm – 3.0mm, magnétisé – NORD	⬤ Exige 902-6251
	902-6339	Kit de 3 plateaux magnétiques NORD (902-6335, 902-6336, 902-6337) et 1 aimant SUD (602-6330)	⬤ Exige 902-6251
	902-6242	Posage universel pour horlogerie 0 – 25mm, Ø0.15 – 20mm Livré sans pointe	⬤
	902-6243	Plateau magnétique supérieur SUD	⬤ Exige 902-6242
	902-6244	Centre magnétique inférieur femelle	⬤ Exige 902-6242
	902-6245	Pointe magnétique inférieure femelle	⬤ Exige 902-6242
	902-6246	Centre non-magnétique inférieur femelle	⬤ Exige 902-6242
	902-6247	Pointe non-magnétique inférieure femelle	⬤ Exige 902-6242
	902-6248	Centre supérieur tournant	⬤ Exige 902-6242
	902-6249	Pointe supérieure tournante	⬤ Exige 902-6242

Autres accessoires			S25T	Morse 2 F60	S145
	902-6012	Pièce de démonstration dorée	⬤	⬤	⬤
	902-6013	Pièce de démonstration dorée pour filetages	⬤	⬤	⬤
	902-6014	Pièce de démonstration dorée XL			⬤
	902-6600	Table pour Sylvac SCAN F60 (85x85x70cm)	⬤	⬤
	902-6601	Meuble pour Sylvac SCAN F60 avec rangement pour PC, tiroir avec serrure et bras pour clavier et écran		⬤
Image soon available	902-6602	Table S25T (75x75mm), hauteur à choix 75cm ou 105cm	⬤
	902-6605	Table à hauteur ajustable (71-1140mm) pour clavier, écran et souris (80x60mm)	⬤	⬤
	902-6607	Tiroir pour SCAN F60 (inclus avec 902-6601)		⬤
	902-6006	Malette Plastiform pour SCAN et VISIO	⬤	⬤	⬤
	902-6609	Râtelier	⬤	⬤	⬤
	902-6611	Option table 700mm (remplace la table standard 350mm)			⬤
Image bientôt disponible	902-6608	Préparation à l’automatisation pour la série F60 (préparation I/O et pneumatique, inclus 902-7017)		⬤
Image bientôt disponible	902-6610	Actionnement pneumatique de la contre-pointe pour la série F60		⬤
Image bientôt disponible	602-104-01	Housse de protection	⬤

Logiciels			S25T	Morse 2 F60	S145
	***	Reflex SCAN+ Standard (livré avec 902-4060, 902-4062, 902-4065, 902-4067, 902-4020 & 902-4025)	⬤	⬤	⬤
	902-7015	Reflex SCAN+ Offline Software	⬤	⬤	⬤
	902-7017	Reflex-SCAN+ Automation software module (Option, requiert Reflex SCAN+, inclus en standard sur S145 et S25)	⬤	⬤	⬤
	902-7021	Reflex-Scan+ «PRO» incluant l’assistant de filetage avancé, la comparaison CAO, le monitoring SPC, le scripting.	⬤	⬤	⬤
	902-7022	Reflex-SCAN+ PRO Offline	⬤	⬤	⬤
	902-7023	Reflex SCAN+ Expert	⬤	⬤	⬤
	902-7024	Reflex SCAN+ Expert Offline	⬤	⬤	⬤
	902-7025	Reflex SCAN+ Expert upgrade from PRO	⬤	⬤	⬤
