SCAN Zubehör

Zentrierspitzen und drehende Zentrierspitzen			S25T	Morse 2 F60	S145
	902-6000	Zentrierspitze 10 mm MK1	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360
	902-6160	Mitdrehende Zentrierspitze mit Aussenkegel B12 und Schaft MK 1	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360
	902-6161	Mitdrehende Zentrierspitze, Schaft MK 2	⬤	⬤	⬤
	902-6162	Mitdrehende Zentrierspitze mit Aussenkegel B18 und Schaft MK 2	⬤	⬤	⬤
	902-6163	Mitdrehende Zentrierspitze, Schaft MK 1	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360
	902-6202	Zentrierspitze 17.78 mm, extra (standardmässig mit Sylvac-SCAN S25, F60 und S145 geliefert)	⬤	⬤	⬤
	902-6203	Antriebsspitze (diamantbeschichtet 10mm)	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360
	902-6210	Antriebsspitze, Ø 42 mm mit Schaft MK 2, diamantbeschichtet	⬤	⬤	⬤
Bild bald verfügbar	902-6211	Antriebsspitze Ø 42mm (nicht diamantbeschichtet)	⬤	⬤	⬤

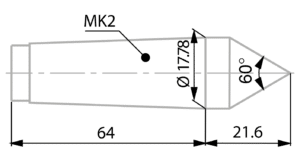

	902-6212	Diamantbeschichtet Zentrierspitze MK2, , Ø 17mm	⬤	⬤	⬤
	902-6341	Zentrierspitze, Ø 15÷40 mm, und Schaft MK 2	⬤	⬤	⬤
	902-6380	Mitdrehende Zentrierspitze Ø 42mm MK2	⬤	⬤	⬤
	902-6410	Antriebsspitze – diamantbeschichtet, mit Bezugsdurchmesser. Ø 42 mm max	⬤	⬤	⬤
	902-6420	Kleine Zentrierspitze	⬤ Erfordert 902-6251
	902-6421	Kleine mitdrehende Zentrierspitze	⬤ Erfordert 902-6251
	902-6430	Feste Spitze Ø110 mit Diamantbeschichtung			⬤
	902-6431	Drehendes Zentrum Ø110			⬤

Hohlspitzen			S25T	Morse 2 F60	S145
	902-6204	Hohlspitze Ø10mm Kapazität Ø4 – 10mm	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251
	902-6205	Hohlspitze Ø20mm Kapazität Ø5 – 20mm	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251
	902-6206	Hohlspitze Ø10mm Kapazität Ø4 – 10mm Aussenkegel B12	⬤ Erfordert 902-6360 902-6160	⬤ Erfordert 902-6360 902-6160	⬤ Erfordert 902-6360 902-6160
	902-6214	Kleine Aufnahme 5mm	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251
	902-6215	Kleine Drehhohlspitze 5mm	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251	⬤ Erfordert 902-6251
	902-6207	Drehhohlspitze Ø20mm Kapazität Ø5 – 20mm	⬤ Erfordert 902-6360 902-6160	⬤ Erfordert 902-6360 902-6160	⬤ Erfordert 902-6360 902-6160
	902-6310	Hohlspitze Ø10mm Kapazität Ø4 – 10mm Aussenkegel B18	⬤ Erfordert 902-6162	⬤ Erfordert 902-6162	⬤ Erfordert 902-6162
	902-6311	Hohlspitze Ø30 Kapazität Ø5 – 30mm Aussenkegel B18	⬤ Erfordert 902-6162	⬤ Erfordert 902-6162	⬤ Erfordert 902-6162
	902-6312	Hohlspitze Ø45mm	⬤ Erfordert 902-6162	⬤ Erfordert 902-6162	⬤ Erfordert 902-6162
	902-6340	Hohlspitze Ø40mm MK2 Kapazität Ø5 – 40mm	⬤	⬤	⬤

Spannbacken			S25T	Morse 2 F60	S145
	902-6222	2-Aussenbackenfutter Außenspannung für manuellen Einsatz		⬤	⬤ Erfordert 902-6260
	902-6270	2-Backenfutter Ø 0-20 mm mit Backen H=4mm (nur eine Backe ist austauschbar)	⬤
	902-6271	2-Backenfutter Ø 0-20 mm mit Backen H=8mm (nur eine Backe ist austauschbar)	⬤
	902-6272	2-Backenfutter Ø 0-20 mm mit Backen H=14mm (nur eine Backe ist austauschbar)	⬤
	902-6273	Auswechselbare Backen Ø 0-20mm H=4mm	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272
	902-6274	Auswechselbare Backen Ø 0-20mm H=8mm	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272
	902-6275	Auswechselbare Backen Ø 0-20mm H=14mm	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272
	902-6276	Erhöhung für Aussenspannbacken, H=10mm Stapelbar, maximal 2x10mm	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272	Für 902-6267, 902-6268, 902-6269, 902-6270, 902-6271 und 902-6272
	902-6278	2-Backenfutter Ø 0-7 mm mit Backen H=1.5mm	⬤
	902-6267	2-Backenfutter Ø 0-20 mm MK2 mit Backen H=4mm ((nur eine Backe ist austauschbar, wird als Paar geliefert)		⬤	⬤ Erfordert 902-6260
	902-6268	2-Backenfutter Ø 0-20 mm MK2 mit Backen H=8mm (nur eine Backe ist austauschbar)		⬤	⬤ Erfordert 902-6260
	902-6269	2-Backenfutter Ø 0-20 mm MK2 mit Backen H=14mm (nur eine Backe ist austauschbar)		⬤	⬤ Erfordert 902-6260
	902-6306	3-Backenfutter MK2 Aussenklemmung Ø 0.5mm – 41mm Innenklemmung Ø 12mm – 36mm Höhe der Stufe : 5mm	⬤	⬤	⬤ Erfordert 902-6260
	902-6307	3-Backenfutter MK2 Aussenklemmung Ø 1mm – 71mm Innenklemmung Ø 18mm – 66mm Höhe der Stufe : 10mm		⬤
	902-6308	3-Backenfutter ISO40 Aussenklemmung Ø 1mm – 150mm Innenklemmung Ø 34mm – 174mm Höhe der Stufe : 10mm			⬤
	902-6140 6÷12mm / T=15mm902-6141 0÷6mm / T=1.5mm902-6142 0÷6mm / T=3mm 902-6143 6÷12mm / T=3mm 902-6144 12÷18mm / T=6mm 902-6145 18÷24mm / T=9mm 902-6152 0÷6mm / T=6mm 902-6153 0÷6mm / T=15mm	Außenspannbacken, paarweise	Für 902-6220, 902-6221, 902-6222, 902-6223	Für 902-6220, 902-6221, 902-6222, 902-6223	Für 902-6220, 902-6221, 902-6222, 902-6223
	902-6154	Außenspannbacken, paarweise geliefert 902-6141 : Aufnahmen für Aussendurchmesser dia 0-6mm, T1=1.5mm, B=18mm 902-6142 : Aufnahmen für Aussendurchmesser dia 0-6mm, T1=1.3mm, B=18mm 902-6143 : Aufnahmen für Aussendurchmesser dia 6-12mm, T1=3mm, B=18mm 902-6144 : Aufnahmen für Aussendurchmesser dia 12-18mm, T1=6mm, B=20mm 902-6145 : Aufnahmen für Aussendurchmesser dia 18-24mm, T1=9mm, B=25mm	Erfordert 902-6220, 902-6221, 902-6222, 902-6223	Erfordert 902-6220, 902-6221, 902-6222, 902-6223	Erfordert 902-6220, 902-6221, 902-6222, 902-6223
	902-6231	Erhöhung für Außenspannbacken, paarweise geliefert	Erfordert 902-6220, 902-6221, 902-6222, 902-6223	Erfordert 902-6220, 902-6221, 902-6222, 902-6223	Erfordert 902-6220, 902-6221, 902-6222, 902-6223

* bald verfügbar

Pneumatische 3-Backenfutter

S25T

Morse 2

F60

S145

902-6309

Pneumatisches 3-Backenfutter MK2
1mm – 60mm

⬤

902-6223

Pneumatisches 2-Backenfutter MK2

⬤

⬤

Planscheiben			S25T	Morse 2 F60	S145
	902-6208	Planscheibe, Ø 30 mm MK1	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360
	902-6209	Planscheibe, Ø 80 mm MK2		⬤	⬤
	902-6228	Magnetspannscheibe Ø0-24 mm MK2	⬤	⬤	⬤

Adapter			S25T	Morse 2 F60	S145
	902-6258	Adapter MK1 für SCAN S25	⬤
	902-6259	Adapter MK2 für SCAN S25	⬤
	902-6260	Adapter MK2 für SCAN S145			⬤
	902-6263	Adapter MK3 für SCAN S145			⬤

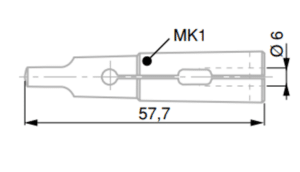

	902-6250	Spannzange Ø 6 mm MK1	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360	⬤ Erfordert 902-6360
	902-6251	Spannzange Ø 6 mm MK2	⬤	⬤	⬤
	902-6360	Reduzierhülse DIN 2185 MK A/I 2:1	⬤	⬤	⬤

Greifen von Kleinteilen			S25T	Morse 2 F60	S145
	902-6330	Zentrierte, magnetisierte Magnetplatte – SUD für die Reitstock	⬤ Erfordert 902-6251
	902-6335	Magnetgreifer mit V für Werkstücke mit Ansatz Ø0.4mm – 1.3mm, magnetisiert – NORD	⬤ Erfordert 902-6251
	902-6336	Magnetgreifer mit V für Werkstücke mit Ansatz Ø0.6mm – 2.0mm, magnetisiert – NORD	⬤ Erfordert 902-6251
	902-6337	Magnetgreifer mit V für Werkstücke mit Ansatz Ø2.0mm – 3.0mm, magnetisiert – NORD	⬤ Erfordert 902-6251
	902-6339	Kit de 3 NORD-Magnetplatte (902-6335, 902-6336, 902-6337) und 1 SÜD-Magnet (602-6330)	⬤ Erfordert 902-6251
	902-6242	Universelle Uhrmacherpositionierung 0 – 25mm, Ø0.15 – 20mm Lieferung onhe Spitze	⬤
	902-6243	Obere Magnetplatte SÜD	⬤ Erfordert 902-6242
	902-6244	Unteres magnetisches Zentrum weiblich	⬤ Erfordert 902-6242
	902-6245	Unteres magnetisches Tipp weiblich	⬤ Erfordert 902-6242
	902-6246	Unteres nicht magnetisches Zentrum weiblich	⬤ Erfordert 902-6242
	902-6247	Unteres nicht magnetisches Tipp weiblich	⬤ Erfordert 902-6242
	902-6248	Drehbare obere Mitte	⬤ Erfordert 902-6242
	902-6249	Drehbare obere Tipp	⬤ Erfordert 902-6242

Anderes Zubehör			S25T	Morse 2 F60	S145
	902-6012	Gold Demonstration Stück	⬤	⬤	⬤
	902-6013	Gold Demonstration Stück für Gewindemessung	⬤	⬤	⬤
	902-6014	Gold Demonstration Stück XL			⬤
	902-6600	Tisch für Sylvac SCAN F60 (85 x 85 x 70 cm)	⬤	⬤
	902-6601	Schrank für Sylvac SCAN F60 mit PC-Fach, Schublade mit Schloss und Arm für Tastatur und Bildschirm		⬤
Bild bald verfügbar	902-6602	Tisch S25T (75x75mm), wählbare Höhe 75cm oder 105cm	⬤
	902-6605	Höhenverstellbarer Tisch (71–1140 mm) für Tastatur, Bildschirm und Maus (80 x 60mm)	⬤	⬤
	902-6607	Schubfach für SCAN F60 (einschliesslich mit 902-6601)		⬤
	902-6006	Plastiform Koffer für SCAN und VISIO	⬤	⬤	⬤
	902-6609	Rack	⬤	⬤	⬤
	902-6611	Option Tisch 700mm (ersetzt den Standardtisch 350mm)			⬤
Bild bald verfügbar	902-6608	Automatisierungsvorbereitung für F60-Serie (E/A & Pneumatik-Vorbereitung, beinhaltet 902-7017		⬤
Bild bald verfügbar	902-6610	Pneumatische Betätigung des Reitstocks für die Baureihe F60		⬤
Bild bald verfügbar	602-104-01	Schutzhülle	⬤

Software			S25T	Morse 2 F60	S145
	***	Reflex SCAN+ Standard (geliefert mit 902-4060, 902-4062, 902-4065, 902-4067, 902-4020 & 902-4025)	⬤	⬤	⬤
	902-7015	Reflex SCAN+ Offline Software	⬤	⬤	⬤
	902-7017	Reflex-SCAN+ Automation software module (Option, erfordert Reflex SCAN+, bei S145 und S25 standardmässig enthalten)	⬤	⬤	⬤
	902-7021	Reflex-Scan+ «PRO» einschließlich, erweiterter Gewinde-Assistent, CAD-Vergleich, SPC-Überwachung, Skripting	⬤	⬤	⬤
	902-7022	Reflex-SCAN+ PRO Offline	⬤	⬤	⬤
	902-7023	Reflex SCAN+ Expert	⬤	⬤	⬤
	902-7024	Reflex SCAN+ Expert Offline	⬤	⬤	⬤
	902-7025	Reflex SCAN+ Expert upgrade from PRO	⬤	⬤	⬤
