810-1702 810-1707 810-1722 810-1732 EAN 7640125699630 7640125699623 7640125699616 7640125699609 Etendue de mesure (mm) 150 200 Erreur max. G – mesures externes EMPE (µm) 20 ¹ 30 ¹ Erreur max. – mesures internes SMPE (µm) 20 – 30 ² 30 ² 40 ² A (mm) 234.5 290.5 388 B (mm) 40 50 64 C (mm) 11 14 D (mm) 16 19 E (mm) 16 x 3.5 16 x 4 Tige de profondeur (mm) ▬ 4 x 1.4 Ø 1.5 ▬ 4 x 1.4 – Indice de protection selon IEC 60529 IP67 Fonctions Mise à zéro, Preset (max 999.99), mm/inch, Hold Sortie de données USB / RS232 ¹ 0-150 mm : 20 µm / ISO13385-1 > 150 mm : 30 µm / ISO13385-1 ² Ø4-25 : 20 µm / ISO13385-1 Ø26-150 : 30 µm / ISO13385-1 >Ø150 : 40 µm / ISO13385-1 Parler à un expert

Démontage et remontage d'un pied à coulisse How to disassemble and reassemble a Sylvac caliper? Remplacement de la batterie Comment entretenir votre instrument Sylvac : Remplacement de la batterie

Plan Technique Dessin 3D Manuel Certificat Dessins techniques pour S_Cal EVO Proximity Download S_Cal EVO Proximity Download Instruction pour S_Cal EVO Proximity EU Declaration of Conformity

Pied à coulisse S_Cal EVO Proximity

Q: Livraison standard

Instrument de base Instrument selon données techniques Batterie lithium CR2032 incluse Mode d’emploi

A partir de :

CHF 141.00

*Disponible dans différentes gammes de mesure

Description

Pied à coulisse à transmission filaire.

Caractéristiques

Accessibilité étendue : Les pieds à coulisse de 100 mm de long permettent d’atteindre des zones profondes ou difficiles d’accès, pour des dimensions externes et des cotes internes à partir de 10,1 mm. Ceci est particulièrement utile dans les applications où la cible de mesure est située dans un espace encastré ou confiné.
Acquisition de données fluides : Transmission de données Bluetooth® Smart intégrée, vous permettant de transmettre des mesures sans fil, rapidement et sans erreur, pour une productivité accrue.
Construit pour durer : Fabriqué avec un cadre mécanique en acier inoxydable trempé et rectifié de 5 mm d’épaisseur, notre pied à coulisse IP67 garantit durabilité et longévité, offrant des performances fiables même dans les environnements de métrologie les plus exigeants.
Efficacité accrue : Maximisez votre productivité grâce à une vitesse de déplacement maximale de 2,5 m/s et bénéficiez de la fonction de réveil automatique (Absolute System S.I.S) lorsque vous déplacez l’électronique sur son cadre et profitez du mode veille économe en énergie (Absolute System S.I.S) après 10 minutes d’inactivité. Le pied à coulisse mémorise la position même en mode sommeil, ce qui garantit des mesures ininterrompues.
Conception intuitive : Faites l’expérience d’une lecture des mesures sans effort grâce à la nouvelle unité d’affichage extra-large, dotée de chiffres d’une hauteur de 11,5 mm pour une clarté exceptionnelle, réduisant le risque d’erreurs et améliorant l’efficacité.”

Applications

Distance

Déviation de forme

Diamètre

Industries

Machine-outil

Dispositif médical

Automobile

Aéronautique

Emballage

Assemblage

Vue d'ensemble

	810-1702	810-1707	810-1722	810-1732
EAN	7640125699630	7640125699623	7640125699616	7640125699609
Etendue de mesure (mm)	150		200
Erreur max. G – mesures externes EMPE (µm)	20 ¹		30 ¹
Erreur max. – mesures internes SMPE (µm)	20 – 30 ²		30 ²	40 ²

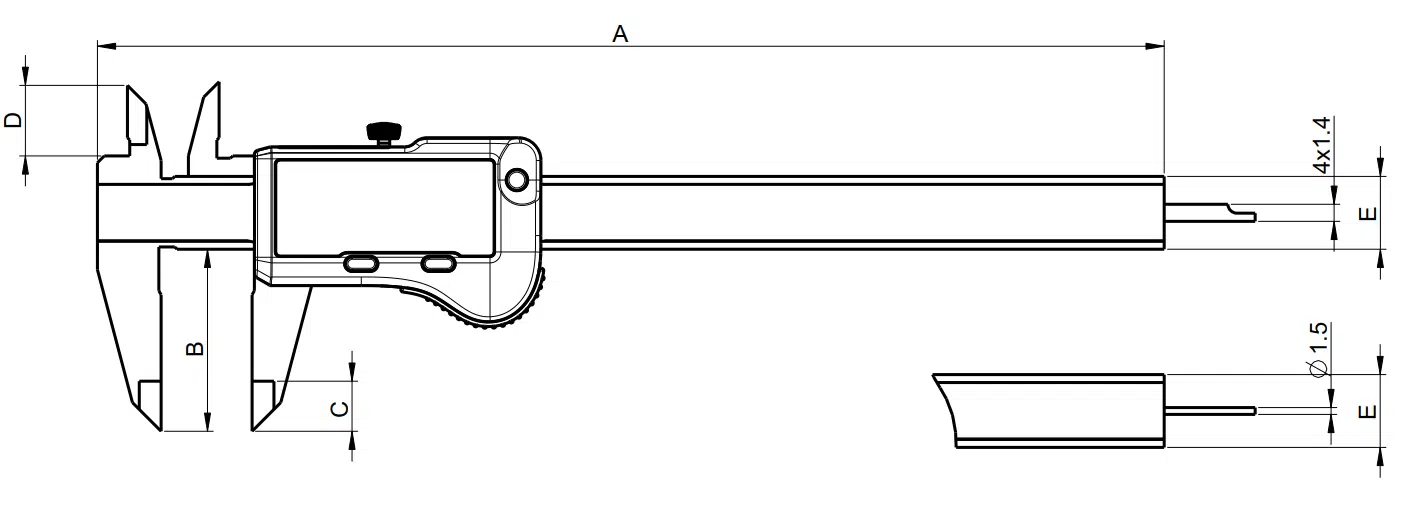

A (mm)	234.5		290.5	388
B (mm)	40		50	64
C (mm)	11		14
D (mm)	16		19
E (mm)	16 x 3.5			16 x 4
Tige de profondeur (mm)	▬ 4 x 1.4	Ø 1.5	▬ 4 x 1.4	–
Indice de protection selon IEC 60529	IP67
Fonctions	Mise à zéro, Preset (max 999.99), mm/inch, Hold
Sortie de données	USB / RS232

¹ 0-150 mm : 20 µm / ISO13385-1
> 150 mm : 30 µm / ISO13385-1

² Ø4-25 : 20 µm / ISO13385-1
Ø26-150 : 30 µm / ISO13385-1
>Ø150 : 40 µm / ISO13385-1

Démontage et remontage d'un pied à coulisse

How to disassemble and reassemble a Sylvac caliper?
Remplacement de la batterie

Comment entretenir votre instrument Sylvac : Remplacement de la batterie

Plan Technique
Dessin 3D
Manuel
Certificat

	810-1702	810-1707	810-1722	810-1732
EAN	7640125699630	7640125699623	7640125699616	7640125699609
Etendue de mesure (mm)	150		200
Erreur max. G – mesures externes EMPE (µm)	20 ¹		30 ¹
Erreur max. – mesures internes SMPE (µm)	20 – 30 ²		30 ²	40 ²
A (mm)	234.5		290.5	388
B (mm)	40		50	64
C (mm)	11		14
D (mm)	16		19
E (mm)	16 x 3.5			16 x 4
Tige de profondeur (mm)	▬ 4 x 1.4	Ø 1.5	▬ 4 x 1.4	–
Indice de protection selon IEC 60529	IP67
Fonctions	Mise à zéro, Preset (max 999.99), mm/inch, Hold
Sortie de données	USB / RS232

¹ 0-150 mm : 20 µm / ISO13385-1
> 150 mm : 30 µm / ISO13385-1

² Ø4-25 : 20 µm / ISO13385-1
Ø26-150 : 30 µm / ISO13385-1
>Ø150 : 40 µm / ISO13385-1

Instrument de base

Instrument selon données techniques

Batterie lithium CR2032 incluse

Mode d’emploi
