804-1320 ³ 804-1350 EAN 7640125712568 7640125697124 Modèle D300S-4 D300S Entrées instruments ¹ 4 palpeurs — Entrées USB 6 USB Erreur max. (µm) P2 : 1.5 / P5 : 1.6 / P10 : 1.6 / P25 : 1.9 — Erreur max. ² (µm) P2 : 0.5 / P5 : 0.6 / P10 : 0.6 / P25 : 0.8 — Répétabilité (µm) P2 : 0.2 / P5 : 0.2 / P10 : 0.2 / P25 : 0.2 — Encombrement (mm) 330 x 175 x 77 Poids (kg) 3.3 Boîtier Acier / Plastique Degré de protection selon IEC 60529 IP40 / Face avant IP65 Type de connexion (instrument vers périphérique*) Power vers RS232 Power vers USB Proximity vers RS232 Proximity vers USB RS232 1:1 USB vers USB Voir les informations sur les câbles Configurable par PC ⬤ *Périphérique : PC, unité d’affichage, … ¹ Jusqu’à 32 palpeurs et 12 instruments USB ² Erreur max sur palpeur et unité appairés ³ sur le modèle 804-1320, il n’est pas possible de connecter des unités de multiplexage D302 et D304 en même temps que les palpeurs capacitifs. Parler à un expert

Plan Technique Dessin 3D Manuel Certificat Brochure Non disponible Download Cliquez ici pour télécharger le dessin 3D → Download Cliquez ici pour télécharger le manuel → Cliquez ici pour télécharger 'EU Declaration of Conformity' → Non disponible

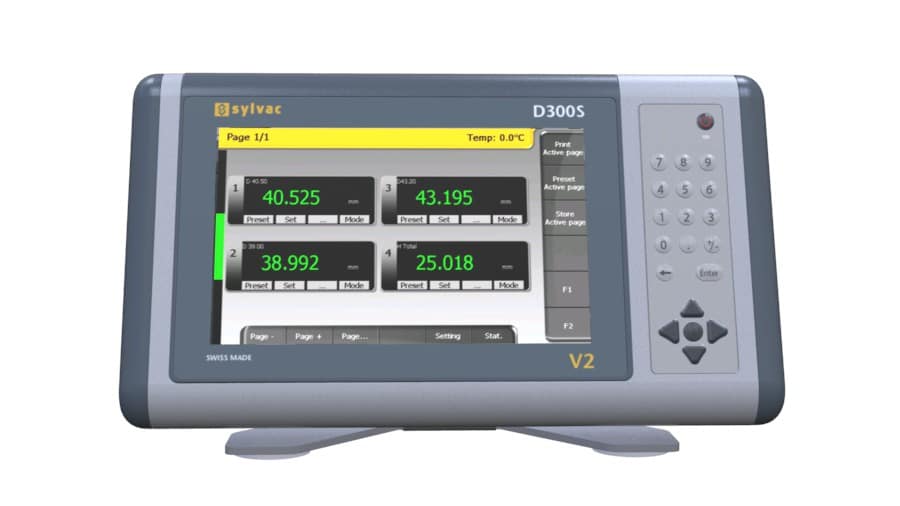

Unité d’affichage D300S V2

Q: Livraison standard

Instrument de base Unité selon données techniques Support de table Contact externe (pédale) Bloc chargeur selon pays (804-4000) Mode d’emploi

A partir de :

CHF 2'926.00

Description

Unité d’affichage digital multifonction pour palpeurs et instruments à main.

Caractéristiques

Compatibilité et connectivité : Découvrez la détection automatique des instruments connectés, la compatibilité avec les instruments Bluetooth® et les options de connectivité pratiques telles que les sorties de données Ethernet et USB.
Grand écran tactile : Naviguez sans effort sur l’écran tactile de 8.5 », garantissant une interface utilisateur simple pour un fonctionnement sans faille.
Options de connexion versatiles : Choisissez parmi les versions offrant différentes possibilités de connectivité, notamment des entrées USB et des entrées de palpeurs capacitifs, pour une flexibilité adaptée à vos besoins de mesure.
Amélioration des performances et de la configuration : Bénéficiez de vitesses de traitement plus rapides grâce à la nouvelle unité centrale, tout en profitant de paramètres d’affichage et de page configurables pour des vues de mesure personnalisées.
Fonctions avancées pour une meilleure analyse : Utilisez les fonctions mathématiques pour chaque canal, accédez aux options d’affichage numérique, analogique et statistique, et enregistrez les configurations et les valeurs pour une analyse et des rapports efficaces.
Conception robuste pour une utilisation en atelier : le boitiers robuste en profilé d’aluminium et plastique ABS, ainsi que le panneau avant étanche IP65, garantissent la durabilité et l’adéquation aux environnements d’atelier.

Industries

Machine-outil

Dispositif médical

Horlogerie

Automobile

Électronique

Aéronautique

Vue d'ensemble

	804-1320 ³	804-1350
EAN	7640125712568	7640125697124
Modèle	D300S-4	D300S
Entrées instruments ¹	4 palpeurs	—
Entrées USB	6 USB
Erreur max. (µm)	P2 : 1.5 / P5 : 1.6 / P10 : 1.6 / P25 : 1.9	—
Erreur max. ² (µm)	P2 : 0.5 / P5 : 0.6 / P10 : 0.6 / P25 : 0.8	—
Répétabilité (µm)	P2 : 0.2 / P5 : 0.2 / P10 : 0.2 / P25 : 0.2	—
Encombrement (mm)	330 x 175 x 77
Poids (kg)	3.3
Boîtier	Acier / Plastique
Degré de protection selon IEC 60529	IP40 / Face avant IP65
Type de connexion (instrument vers périphérique*)	Power vers RS232 Power vers USB Proximity vers RS232 Proximity vers USB RS232 1:1 USB vers USB Voir les informations sur les câbles
Configurable par PC	⬤

*Périphérique : PC, unité d’affichage, …
¹ Jusqu’à 32 palpeurs et 12 instruments USB

² Erreur max sur palpeur et unité appairés

³ sur le modèle 804-1320, il n’est pas possible de connecter des unités de multiplexage D302 et D304 en même temps que les palpeurs capacitifs.

Non disponible

Plan Technique
Dessin 3D
Manuel
Certificat
Brochure

	804-1320 ³	804-1350
EAN	7640125712568	7640125697124
Modèle	D300S-4	D300S
Entrées instruments ¹	4 palpeurs	—
Entrées USB	6 USB
Erreur max. (µm)	P2 : 1.5 / P5 : 1.6 / P10 : 1.6 / P25 : 1.9	—
Erreur max. ² (µm)	P2 : 0.5 / P5 : 0.6 / P10 : 0.6 / P25 : 0.8	—
Répétabilité (µm)	P2 : 0.2 / P5 : 0.2 / P10 : 0.2 / P25 : 0.2	—
Encombrement (mm)	330 x 175 x 77
Poids (kg)	3.3
Boîtier	Acier / Plastique
Degré de protection selon IEC 60529	IP40 / Face avant IP65
Type de connexion (instrument vers périphérique*)	Power vers RS232 Power vers USB Proximity vers RS232 Proximity vers USB RS232 1:1 USB vers USB Voir les informations sur les câbles
Configurable par PC	⬤

*Périphérique : PC, unité d’affichage, …
¹ Jusqu’à 32 palpeurs et 12 instruments USB

² Erreur max sur palpeur et unité appairés

³ sur le modèle 804-1320, il n’est pas possible de connecter des unités de multiplexage D302 et D304 en même temps que les palpeurs capacitifs.

Instrument de base

Unité selon données techniques

Support de table

Contact externe (pédale)

Bloc chargeur selon pays (804-4000)

Mode d’emploi

Cliquez ici pour découvrir nos accessoires →

Non disponible

Plan Technique
Dessin 3D
Manuel
Certificat
Brochure
