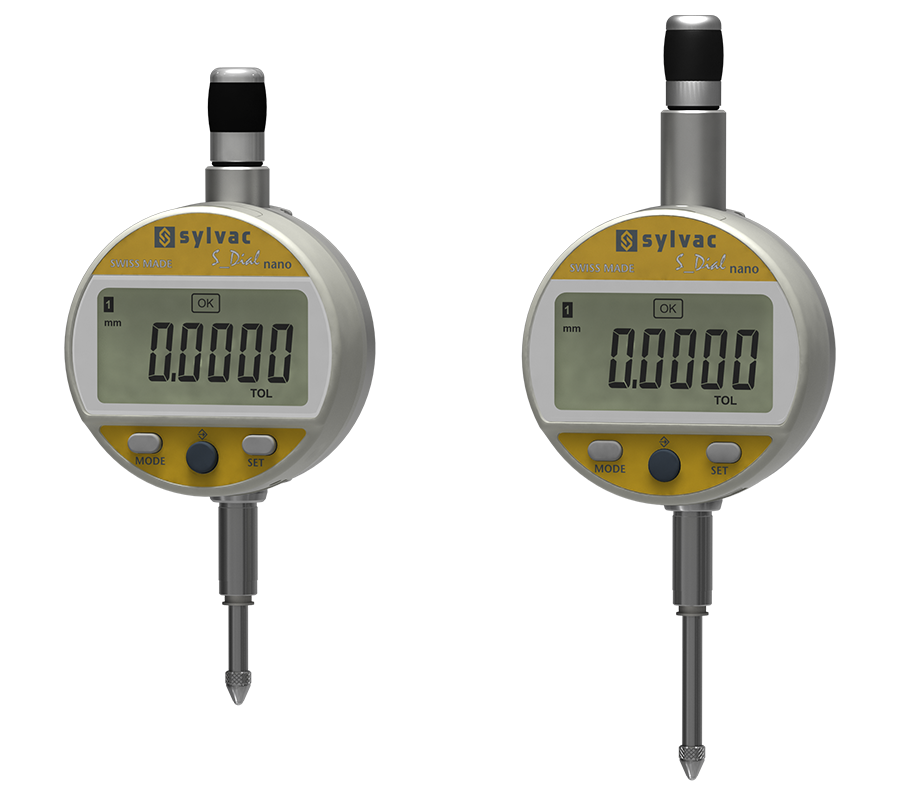

Comparateur S_Dial WORK Nano & Nano Smart

Q: Livraison standard

Instrument de base Instrument selon données techniques Batterie lithium CR2032 incluse Mode d’emploi Certificat d’étalonnage

A partir de :

CHF 680.00

Description

Comparateur digital avec une résolution de l’ordre de 0.1 micron. Disponible en version câblée ou Smart.

Caractéristiques

Résolution maximale : Avec une résolution de l’ordre du micron, notre indicateur est doté d’un grand écran d’une résolution de 0,0001 mm et d’une indication LED de l’état des tolérances.
Acquisition de données fluides : La technologie Bluetooth® intégrée vous permet de transmettre des mesures sans fil, rapidement et sans erreur, pour une productivité accrue sur le modèle Nano Smart.
Fonctionnement sans pile : Faites fonctionner le comparateur digital sans piles en utilisant les sorties données « Proximity » et « Power ».
Fonctions personnalisables : Adaptez le bouton programmable à vos besoins spécifiques, en permettant un accès rapide aux fonctions essentielles et en rationalisant votre flux de travail.
Construit pour durer : le boitiers robuste de Ø 59,5 mm avec une conception rotative à 270° est conçu pour résister à des conditions difficiles, et l’indice de protection IP54 du comparateur garantit des performances durables.
Fonctionnalités pratiques : Bénéficiez d’un large éventail de fonctions, notamment MIN/MAX/DELTA, TOL, Facteur, PRESET et AUTO OFF, ainsi que d’une touche de fonction favorite. Se réveille automatiquement lorsqu’il est déplacé, passe en mode veille après 10 minutes d’inactivité, la position est mémorisée en mode veille, ce qui améliore l’efficacité et la longévité de la batterie.
Étendue de mesure flexible : Choisissez votre étendue de mesure parmi l’une de nos options : 12,5 ou 25 mm.

Applications

Déviation de forme

Distance

Industries

Machine-outil

Dispositif médical

Horlogerie

Automobile

Électronique

Aéronautique

Vue d'ensemble

	805-5306	805-5506	805-6306	805-6506
EAN	7640125697490	7640125697520	7640125697629	7640125697643
Etendue de mesure (mm)	12.5	25	12.5	25
Résolution (mm)	0.0001
Erreur max. fe (µm)	1.2	1.6	1.2	1.6
Répétabilité (µm)	0.3
Protection	IP54
A (mm)	56.7	69.4	56.7	69.4
B (mm)	66.1	78.5	66.1	78.5
C (mm)	50.5	50.5	50.5	50.5
D (mm)	36.6	49.4	36.6	49.4
Type de connexion (instrument vers périphérique)	Power vers RS232 ¹ Power vers USB ¹ Proximity vers RS232 ¹ Proximity vers USB ¹ Adaptateur RS – USB ¹ Voir les informations sur les câbles		Bluetooth® wireless technology ¹ Power vers RS232 ¹ Power vers USB ¹ Proximity vers RS232 ¹ Proximity vers USB ¹ Adaptateur RS – USB ¹ Voir les informations sur les câbles
Configurable par PC	⬤
Fonctions standards (personnalisables par PC)	mm/inch, ref I/II, preset (max 99.9999) min/max/delta, tolérances, résolution, direction de mesure, facteur de multiplication, extinction automatique/manuelle, blocage des touches

¹ Périphérique : PC, unité d’affichage, …

Force de mesure	S 12.5	S 25
Standard (N)	0.65 – 0.9	0.65 – 1.15
Faible (N)	0.4 – 0.55 ²	0.45 – 0.9 ²
Forte (N)	1.0 – 1.6 ²	0.9 – 1.8 ²

Les valeurs s’entendent à ± 20%, (vertical, tige de mesure sortante)

² sur demande

Remplacement de la pile

Comment entretenir votre instrument : Remplacement de la pile

Plan Technique
Dessin 3D
Manuel
Certificat
Brochure

	805-5306	805-5506	805-6306	805-6506
EAN	7640125697490	7640125697520	7640125697629	7640125697643
Etendue de mesure (mm)	12.5	25	12.5	25
Résolution (mm)	0.0001
Erreur max. fe (µm)	1.2	1.6	1.2	1.6
Répétabilité (µm)	0.3
Protection	IP54
A (mm)	56.7	69.4	56.7	69.4
B (mm)	66.1	78.5	66.1	78.5
C (mm)	50.5	50.5	50.5	50.5
D (mm)	36.6	49.4	36.6	49.4
Type de connexion (instrument vers périphérique)	Power vers RS232 ¹ Power vers USB ¹ Proximity vers RS232 ¹ Proximity vers USB ¹ Adaptateur RS – USB ¹ Voir les informations sur les câbles		Bluetooth® wireless technology ¹ Power vers RS232 ¹ Power vers USB ¹ Proximity vers RS232 ¹ Proximity vers USB ¹ Adaptateur RS – USB ¹ Voir les informations sur les câbles
Configurable par PC	⬤
Fonctions standards (personnalisables par PC)	mm/inch, ref I/II, preset (max 99.9999) min/max/delta, tolérances, résolution, direction de mesure, facteur de multiplication, extinction automatique/manuelle, blocage des touches

¹ Périphérique : PC, unité d’affichage, …

Force de mesure	S 12.5	S 25
Standard (N)	0.65 – 0.9	0.65 – 1.15
Faible (N)	0.4 – 0.55 ²	0.45 – 0.9 ²
Forte (N)	1.0 – 1.6 ²	0.9 – 1.8 ²

Les valeurs s’entendent à ± 20%, (vertical, tige de mesure sortante)

² sur demande

Instrument de base

Instrument selon données techniques

Batterie lithium CR2032 incluse

Mode d’emploi

Certificat d’étalonnage
