810-9702 810-9707 EAN 7640125699593 7640125699586 Etendue de mesure (mm) 150 Erreur max. G – mesures externes EMPE (µm) 15 ¹ Erreur max. – mesures internes SMPE (µm) 20 – 30 ² Résolution (mm) 0.001 A (mm) 234.5 B (mm) 40 C (mm) 11 D (mm) 16 E (mm) 16 x 3.5 Tige de profondeur (mm) ▬ 4 x 1.4 Ø 1.5 Fonctions Mise à zéro, Preset (max 999.99), mm/inch, Hold Indice de protection selon IEC 60529 IP67 Sortie de données USB / RS232 Smart Inductive System (SIS) ⬤ ¹ 0-150 mm : 15 µm / ISO13385-1 ² Ø4-25 : 20 µm / ISO13385-1 Ø26-150 : 30 µm / ISO13385-1 Parler à un expert

Démontage et remontage d'un pied à coulisse Comment démonter et remonter un pied à coulisse Sylvac ? Remplacement de la batterie Comment entretenir votre instrument Sylvac : Remplacement de la batterie

Plan Technique Dessin 3D Manuel Certificat Dessin technique pour S_Cal EVO Proximity Micron Download S_Cal EVO Proximity Micron Download Instruction pour S_Cal EVO Proximity Micron EU Declaration of Conformity

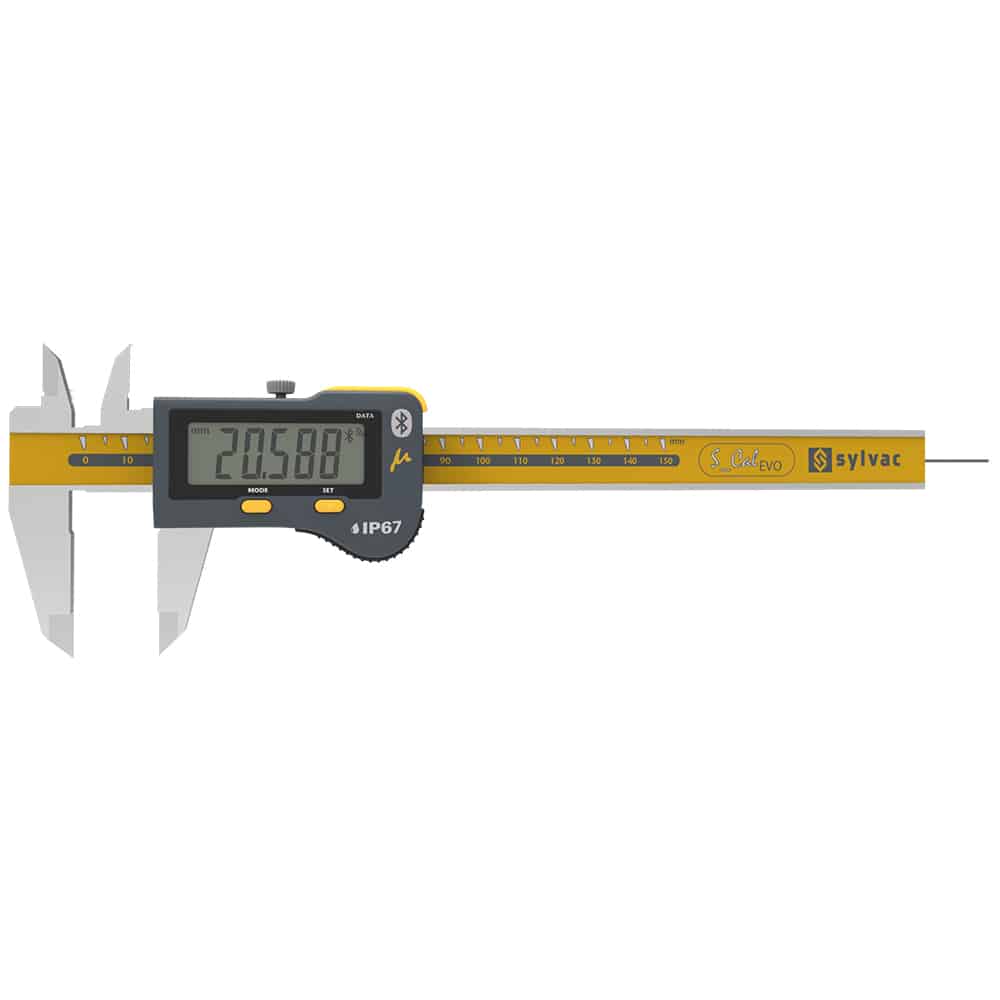

Pied à coulisse S_Cal EVO Proximity Micron

Q: Livraison standard

Instrument de base Instrument selon données techniques Batterie lithium CR2032 incluse Mode d’emploi Certificat d’étalonnage

A partir de :

CHF 279.00

*Disponible dans différentes gammes de mesure

Description

Pied à coulisse au micron à transmission filaire de haute précision.

Caractéristiques

Résolution maximale : Seul pied à coulisse du marché à offrir une résolution de l’ordre du micron, notre pied à coulisse est doté d’une unité d’affichage extra-large d’une résolution de 0,001 mm et d’une hauteur de chiffres impressionnante de 11,5 mm, garantissant une visibilité claire et des mesures précises.
Conformité : Les industries soumises à des normes et réglementations strictes peuvent restreindre l’utilisation de la technologie Bluetooth®. Ce pied à coulisse, doté d’une sortie Proximity à USB ou à RS232, vous permet de vous conformer sans effort à ces exigences.
Options versatiles : Pied à coulisse ergonomique disponible dans une étendue de mesure de 150 mm, avec des options de tige de profondeur rectangulaire ou cylindrique. Molette disponible sur demande.
Construit pour durer : Fabriqué avec un cadre mécanique en acier inoxydable trempé et rectifié de 3,5 mm d’épaisseur, notre pied à coulisse IP67 garantit durabilité et longévité, offrant des performances fiables même dans les environnements de métrologie les plus exigeants.
Efficacité accrue : Maximisez votre productivité grâce à une vitesse de déplacement maximale de 2,5 m/s et bénéficiez de la fonction de réveil automatique (Absolute System S.I.S) lorsque vous déplacez l’électronique sur son cadre et profitez du mode veille économe en énergie (Absolute System S.I.S) après 10 minutes d’inactivité. Le pied à coulisse mémorise la position même en mode sommeil, ce qui garantit des mesures ininterrompues

Applications

Distance

Déviation de forme

Diamètre

Industries

Machine-outil

Dispositif médical

Automobile

Aéronautique

Emballage

Assemblage

Vue d'ensemble

	810-9702	810-9707
EAN	7640125699593	7640125699586
Etendue de mesure (mm)	150
Erreur max. G – mesures externes EMPE (µm)	15 ¹
Erreur max. – mesures internes SMPE (µm)	20 – 30 ²
Résolution (mm)	0.001
A (mm)	234.5
B (mm)	40
C (mm)	11
D (mm)	16
E (mm)	16 x 3.5
Tige de profondeur (mm)	▬ 4 x 1.4	Ø 1.5
Fonctions	Mise à zéro, Preset (max 999.99), mm/inch, Hold
Indice de protection selon IEC 60529	IP67
Sortie de données	USB / RS232
Smart Inductive System (SIS)	⬤

¹ 0-150 mm : 15 µm / ISO13385-1

² Ø4-25 : 20 µm / ISO13385-1
Ø26-150 : 30 µm / ISO13385-1

Démontage et remontage d'un pied à coulisse

Comment démonter et remonter un pied à coulisse Sylvac ?
Remplacement de la batterie

Comment entretenir votre instrument Sylvac : Remplacement de la batterie

Plan Technique
Dessin 3D
Manuel
Certificat

	810-9702	810-9707
EAN	7640125699593	7640125699586
Etendue de mesure (mm)	150
Erreur max. G – mesures externes EMPE (µm)	15 ¹
Erreur max. – mesures internes SMPE (µm)	20 – 30 ²
Résolution (mm)	0.001
A (mm)	234.5
B (mm)	40
C (mm)	11
D (mm)	16
E (mm)	16 x 3.5
Tige de profondeur (mm)	▬ 4 x 1.4	Ø 1.5
Fonctions	Mise à zéro, Preset (max 999.99), mm/inch, Hold
Indice de protection selon IEC 60529	IP67
Sortie de données	USB / RS232
Smart Inductive System (SIS)	⬤

¹ 0-150 mm : 15 µm / ISO13385-1

² Ø4-25 : 20 µm / ISO13385-1
Ø26-150 : 30 µm / ISO13385-1

Instrument de base

Instrument selon données techniques

Batterie lithium CR2032 incluse

Mode d’emploi

Certificat d’étalonnage

Liste des accessoires pour pieds-à-coulisse

Bientôt disponible

Démontage et remontage d'un pied à coulisse

Comment démonter et remonter un pied à coulisse Sylvac ?
Remplacement de la batterie

Comment entretenir votre instrument Sylvac : Remplacement de la batterie

Plan Technique
Dessin 3D
Manuel
Certificat
