Instruments de mesures intérieures Xtreme 3 Digital Smart

Q: Livraison standard

Instrument de base nstrument selon données techniques Emballage en bois (XT3D : dès 150 mm = 2 boîtes; XT3H : dès 200 mm = 2 boîtes) ¹ Bague(s) selon données techniques + certificat UKAS 1 x unité d’affichage XT3DU ou XT3PG Batterie Lithium CR2032 incluse Mode d’emploi Certificat instrument ¹ Fumigé, compatible ISPM 15 et NIMP 15

A partir de :

CHF 1'640.00

*Disponible dans différentes gammes de mesure

Description

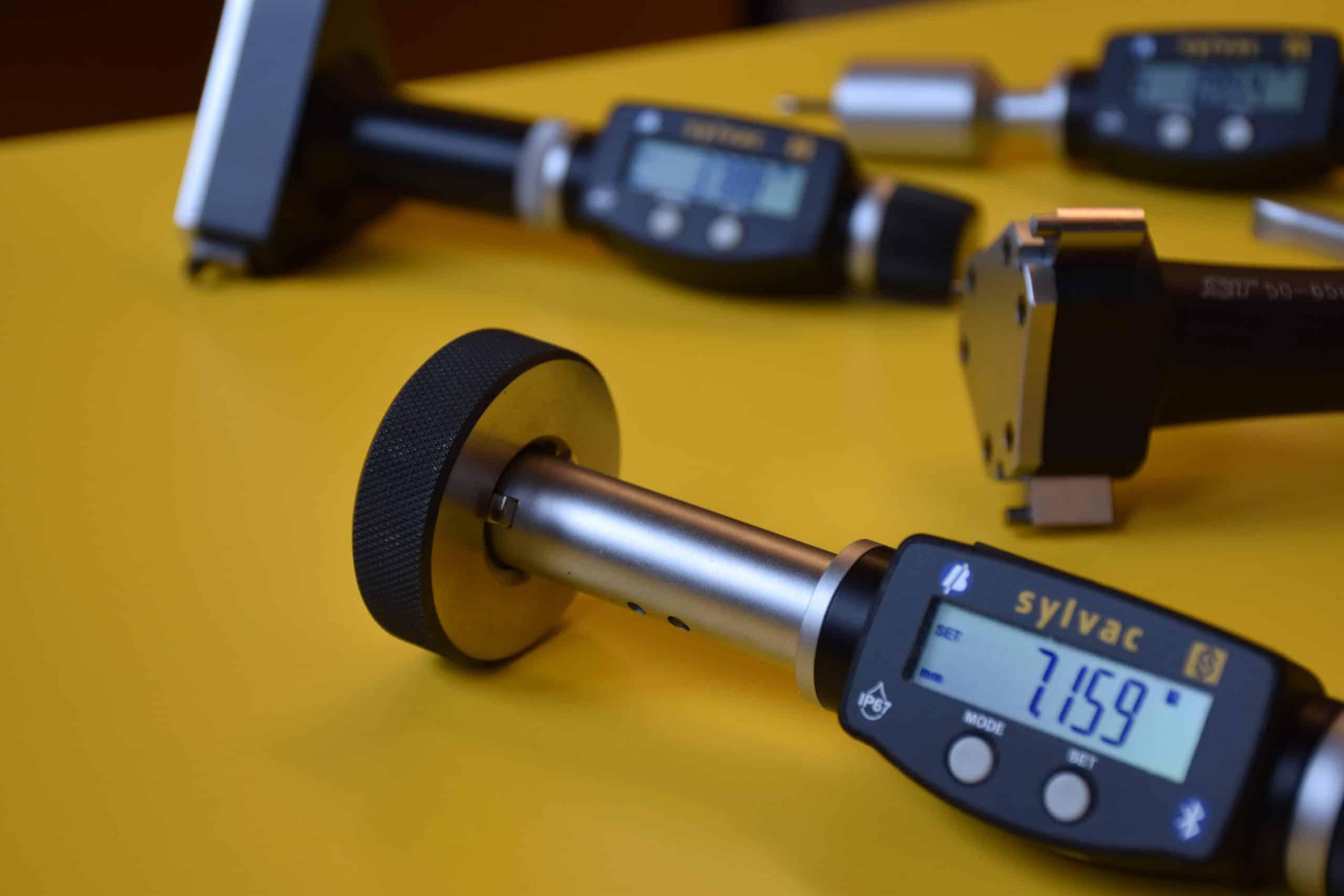

Jauge d’alésage digitale avec technologie Bluetooth® intégrée – unité avec tambour micrométrique.

Caractéristiques

Acquisition de données en toute fluidité : Notre jauge d’alésage est équipée de la technologie Bluetooth® intégrée, ce qui permet de transmettre les mesures sans fil, rapidement et sans erreur, pour une productivité accrue.
Justesse inégalée : Résolution d’affichage de 0.001 mm avec une hauteur de chiffre de 9 mm, offrant des mesures précises répondant aux normes de métrologie les plus strictes.
Capacités de mesure améliorées : Avec une étendue de mesure de 2 à 300 mm et des capacités de mesure d’alésage borgne de 2 à 6 mm et 12.5 mm, ce calibre d’alésage répond à une large gamme d’exigences de mesure, offrant une adaptabilité inégalée.
Conception intuitive et flexible : Têtes de mesure interchangeables avec points de contact en métal dur à 2 points (Ø 2 à 6 mm) et à 3 points (à partir de Ø 6 mm), vous permettant de vous adapter sans effort à diverses applications.
Construite pour durer : Cette jauge est conçue pour résister aux usages intensifs avec un indice de protection IP67, même lorsqu’elle est connectée.
Offre complète : Chaque instrument est livré avec une boîte en bois contenant tous les éléments nécessaires, des bagues d’étalonnage et des certificats UKAS, fournissant tout ce dont vous avez besoin pour des mesures précises

Applications

Diamètre

Industries

Machine-outil

Automobile

Aéronautique

Emballage

Vue d'ensemble

XT3D	950-6006	950-6007	950-6008	950-6009	950-6010
EAN	7640125715217	7640125715200	7640125715194	7640125715187	7640125715170
Type	XT3D BT 1M	XT3D BT 2M	XT3D BT 3M	XT3D BT 4M	XT3D BT 5M
Plage de mes. (mm)	2 – 2.5	2.5 – 3	3 – 4	4 – 5	5 – 6
Profondeur (mm)	9		12	18
Erreur max. (µm)	4
Ø Bague (mm)	2.5		4.0		5.0
Type de connexion (instrument vers périphérique) ¹	Bluetooth® Wireless Technology Proximity vers RS232 Proximity vers USB Adaptateur RS – USB Voir les informations sur les câbles

XT3D	950-6011	950-6012	950-6013	950-6014	950-6015
EAN	7640125029031	7640125716719	7640125714890	7640125711820	7640125712797
Type	XT3D BT 6M	XT3D BT 8M	XT3D BT 10M	XT3D BT 12M	XT3D BT 16M
Plage de mes.(mm)	6 – 8	8 – 10	10 – 12.5	12.5 – 16	16 – 20
Profondeur (mm)	58			62
Erreur max. (µm)	4
Ø Bague (mm)	8.0		12.5	12.5	20.0
Type de connexion (instrument vers périphérique) ¹	Bluetooth® Wireless Technology Proximity vers RS232 Proximity vers USB Adaptateur RS – USB Voir les informations sur les câbles

XT3D	950-6016	950-6017	950-6018	950-6019	950-6020
EAN	7640125715958	7640125029024	7640125715842	7640125715859	7640125717396
Type	XT3D BT 20M	XT3D BT 25M	XT3D BT 35M	XT3D BT 50M	XT3D BT 65M
Plage de mes. (mm)	20 – 25	25 – 35	35 – 50	50 – 65	65 – 80
Profondeur (mm)	66	66	80
Erreur max. (µm)	4			5
Ø Bague (mm)	35.0			65.0
Type de connexion (instrument vers périphérique) ¹	Bluetooth® Wireless Technology Proximity vers RS232 Proximity vers USB Adaptateur RS – USB Voir les informations sur les câbles

XT3D	950-6021	950-6022	950-6023	950-6024	950-6025
EAN	7640125712643	7640125712674	7640125712667	7640125712650	7640125712636
Type	XT3D BT 80M	XT3D BT 100M	XT3D BT 125M	XT3D BT 150M	XT3D BT 175M
Plage de mes. (mm)	80 – 100	100 – 125	125 – 150	150 – 175	175 – 200
Profondeur (mm)	100	115
Erreur max. (µm)	5	6		7
Ø Bague (mm)	80.0	125.0		175.0
Type de connexion (instrument vers périphérique) ¹	Bluetooth® Wireless Technology Proximity vers RS232 Proximity vers USB Adaptateur RS – USB Voir les informations sur les câbles

XT3D	950-6026	950-6027	950-6028	950-6029
EAN	7640125712117	7640125712100	7640125712629	7640125712551
Type	XT3D BT 200M	XT3D BT 225M	XT3D BT 250M	XT3D BT 275M
Plage de mes. (mm)	200 – 225	225 – 250	250 – 275	275 – 300
Profondeur (mm)	118
Erreur max. (µm)	8		9
Ø Bague (mm)	225.0		275.0
Type de connexion (instrument vers périphérique) ¹	Bluetooth® Wireless Technology Proximity vers RS232 Proximity vers USB Adaptateur RS – USB Voir les informations sur les câbles

XT3DU	951-6001	951-6002	951-6003	951-6004
EAN	7640125714364	7640125714371	7640125714388	7640125714395
Plage de mes. (mm)	2 – 6	6 – 10	10 – 20	20 – 50
Type	XT3DU BT 2M	XT3DU BT 6M	XT3DU BT 10M	XT3DU BT 20M
Filetage	1/4‘‘ x 40 TPI	M5 x 0.5	5/16‘‘ x 40 TPI	5/8‘‘ x 24 TPI
Type de connexion (instrument vers périphérique) ¹	Bluetooth® Wireless Technology Proximity vers RS232 Proximity vers USB Adaptateur RS – USB Voir les informations sur les câbles

XT3DU	951-6005	951-6006	951-6007
EAN	7640125714401	7640125714418	7640125714425
Plage de mes. (mm)	50 – 100	100 – 300	200 – 300
Type	XT3DU BT 50M	XT3DU BT 100M	XT3DU BT 200M
Filetage	5/8‘‘ x 24 TPI
Type de connexion (instrument vers périphérique) ¹	Bluetooth® Wireless Technology Proximity vers RS232 Proximity vers USB Adaptateur RS – USB Voir les informations sur les câbles

¹ Périphérique : PC, unité d’affichage, …

nstrument selon données techniques

Emballage en bois (XT3D : dès 150 mm = 2 boîtes; XT3H : dès 200 mm = 2 boîtes) ¹

Bague(s) selon données techniques + certificat UKAS

1 x unité d’affichage XT3DU ou XT3PG

Batterie Lithium CR2032 incluse

Mode d’emploi

Certificat instrument

¹ Fumigé, compatible ISPM 15 et NIMP 15
