Palpeurs de mesure absolus digitaux P12D

Q: Livraison standard

Instrument de base Palpeur selon données techniques Câble 2 m Touche de mesure en acier inox avec bille en métal dur Ø 2 mm Quickstart Certificat de calibration

A partir de :

CHF 1'222.00

Description

Palpeur inductif avec sortie digitale directe.

Caractéristiques

Étendue de mesure : Bénéficiez d’une étendue de mesure de 12.7 mm (1⁄2in), répondant à un large éventail de besoins.
Options de résolution : Choisissez entre une résolution de 0.1µm (standard) ou de 0.01µm (haute résolution), permettant des mesures précises et détaillées.
Justesse et répétabilité supérieures : Bénéficiez d’une très grande justesse et répétabilité, avec des erreurs maximales allant de 0.6µm (haute résolution) à 1µm (standard), et une répétabilité allant de 0.08µm (haute résolution) à 0.2µm (standard).
Système innovant de double mesure : Notre instrument est doté d’un double système de mesure inductif et capacitif breveté, garantissant une justesse exceptionnelle et des mesures fiables.
Construction robuste et durable : Profitez de la fiabilité d’un guidage à billes extrêmement robuste, garantissant un minimum de 100 millions de cycles (30 millions avec charge radiale), et d’un corps en acier inoxydable avec un diamètre de fixation de 8 h6.
Système absolu avec correction d’erreur intégrée : Découvrez la commodité d’un système absolu avec correction d’erreur électronique intégrée, éliminant le besoin d’appairage avec l’appareil ou l’ordinateur, et garantissant une grande justesse sur toute l’étendue de mesure

Applications

Déviation de forme

Distance

Industries

Machine-outil

Dispositif médical

Horlogerie

Automobile

Électronique

Aéronautique

Vue d'ensemble

PRO

	801-1012	801-1018	801-1212	801-1218
EAN	7640125681352	7640125688771	7640125715552	7640125715668
Type de résolution	Haute résolution
Type	P12D HR USB	P12D HR USB CF ³	P12D HR M8	P12D HR MB CF ³
Force (N)	0.2 – 0.3 ²	0.08 ²	0.2 – 0.3 ²	0.08 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.01
Erreur max. (µm)	0.6
Répétabilité (µm)	0.08
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Sortie de données	USB ¹		M8 ¹
Type de connexion (instrument vers périphérique)	Droit

STANDARD	801-2012	801-2017	801-2212
EAN	7640125681208	7640125681222	7640125712384
Type de résolution	Standard
Type	P12D USB	P12D USB LF ⁵	P12D M8
Force (N)	0.4 – 0.8 ²	0.2 – 0.3 ²	0.4 – 0.8 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.1
Erreur max. (µm)	1
Répétabilité (µm)	0.2
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Type de connexion (instrument vers périphérique)	USB ¹		M8 ¹
Sortie câble	Droit

WORK	801-0212	801-0012
EAN	7640125698800	7640125698817
Type de résolution	Standard
Type	P12D WORK M8	P12D WORK USB
Force (N)	0.4 – 0.8 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.1
Erreur max. (µm)	1.8
Répétabilité (µm)	0.2
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Type de connexion (instrument vers périphérique)	M8 ¹	USB ¹
Sortie câble	Droit

OPEN	801-0412
EAN	7640125689280
Type de résolution	Standard
Type	P12D OPEN
Force (N)	0.4 – 0.8 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.1
Erreur max. (µm)	1.8
Répétabilité (µm)	0.2
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Type de connexion (instrument vers périphérique)	OPEN ¹
Sortie câble	Droit

¹ Périphérique : PC, unité d’affichage, …

² ± 20%, en position verticale

³ CF = force constante : utilisable uniquement à la verticale, tige sortante vers le bas (sans ressort)

⁴ dépend de la résolution et du nombre de palpeurs par bus

⁵ LF = force faible

Non disponible

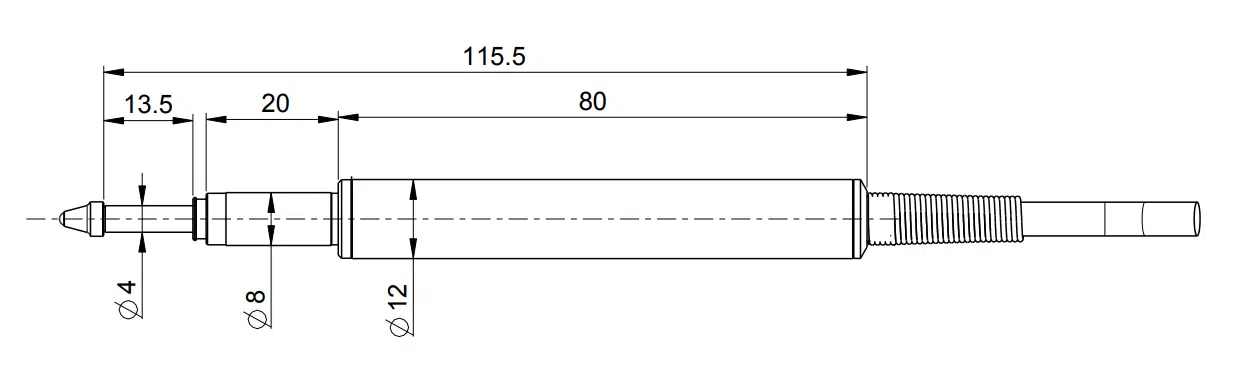

Plan Technique
Dessin 3D
Manuel
Certificat
Brochure

PRO

	801-1012	801-1018	801-1212	801-1218
EAN	7640125681352	7640125688771	7640125715552	7640125715668
Type de résolution	Haute résolution
Type	P12D HR USB	P12D HR USB CF ³	P12D HR M8	P12D HR MB CF ³
Force (N)	0.2 – 0.3 ²	0.08 ²	0.2 – 0.3 ²	0.08 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.01
Erreur max. (µm)	0.6
Répétabilité (µm)	0.08
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Sortie de données	USB ¹		M8 ¹
Type de connexion (instrument vers périphérique)	Droit

STANDARD	801-2012	801-2017	801-2212
EAN	7640125681208	7640125681222	7640125712384
Type de résolution	Standard
Type	P12D USB	P12D USB LF ⁵	P12D M8
Force (N)	0.4 – 0.8 ²	0.2 – 0.3 ²	0.4 – 0.8 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.1
Erreur max. (µm)	1
Répétabilité (µm)	0.2
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Type de connexion (instrument vers périphérique)	USB ¹		M8 ¹
Sortie câble	Droit

WORK	801-0212	801-0012
EAN	7640125698800	7640125698817
Type de résolution	Standard
Type	P12D WORK M8	P12D WORK USB
Force (N)	0.4 – 0.8 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.1
Erreur max. (µm)	1.8
Répétabilité (µm)	0.2
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Type de connexion (instrument vers périphérique)	M8 ¹	USB ¹
Sortie câble	Droit

OPEN	801-0412
EAN	7640125689280
Type de résolution	Standard
Type	P12D OPEN
Force (N)	0.4 – 0.8 ²
Etendue de mesure (mm)	12.7
Résolution (µm)	0.1
Erreur max. (µm)	1.8
Répétabilité (µm)	0.2
Nb mesures/s	jusqu’à 100/s, selon configuration ⁴
Type de connexion (instrument vers périphérique)	OPEN ¹
Sortie câble	Droit

¹ Périphérique : PC, unité d’affichage, …

² ± 20%, en position verticale

³ CF = force constante : utilisable uniquement à la verticale, tige sortante vers le bas (sans ressort)

⁴ dépend de la résolution et du nombre de palpeurs par bus

⁵ LF = force faible

Instrument de base

Palpeur selon données techniques

Câble 2 m

Touche de mesure en acier inox avec bille en métal dur Ø 2 mm

Quickstart

Certificat de calibration
