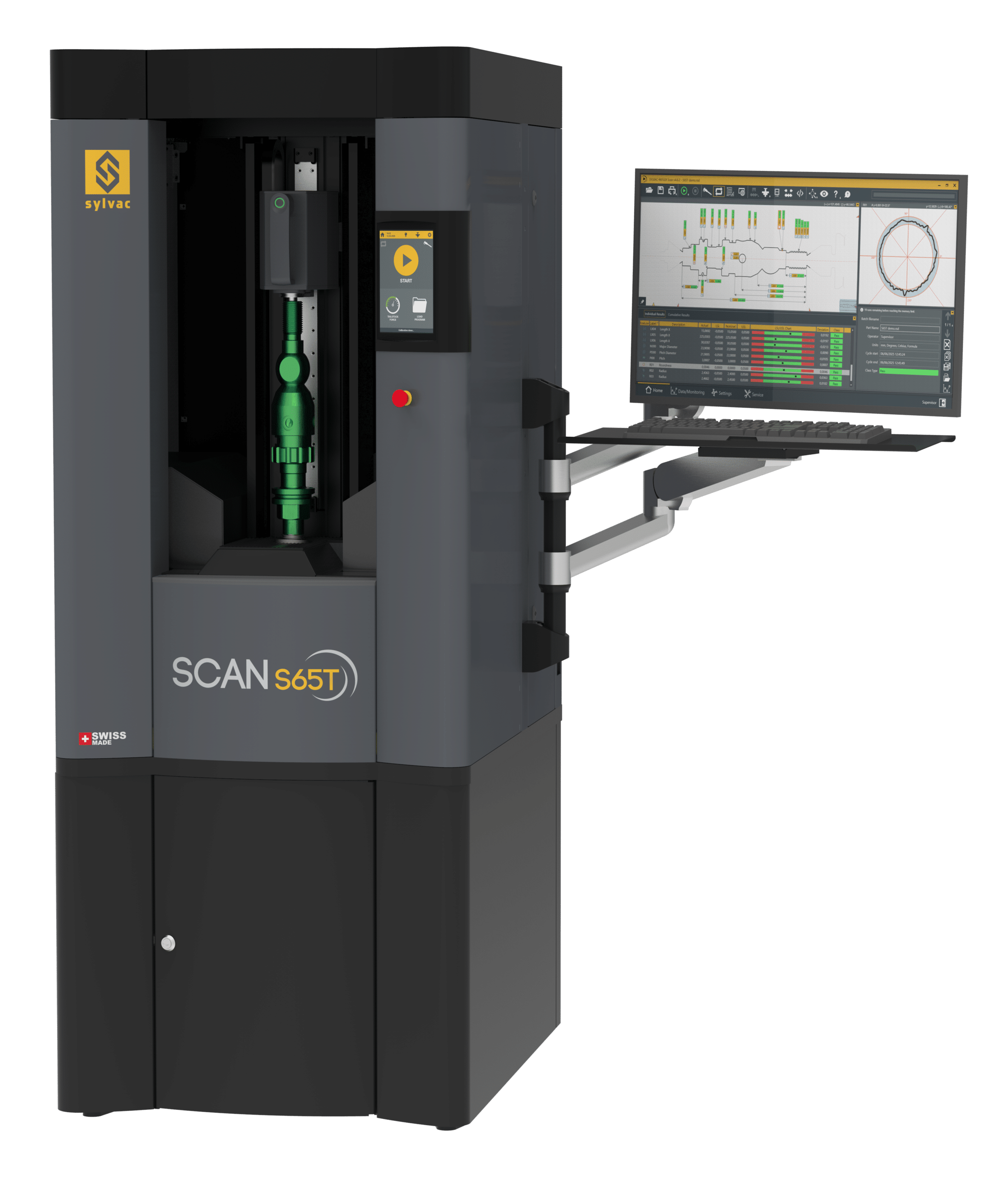

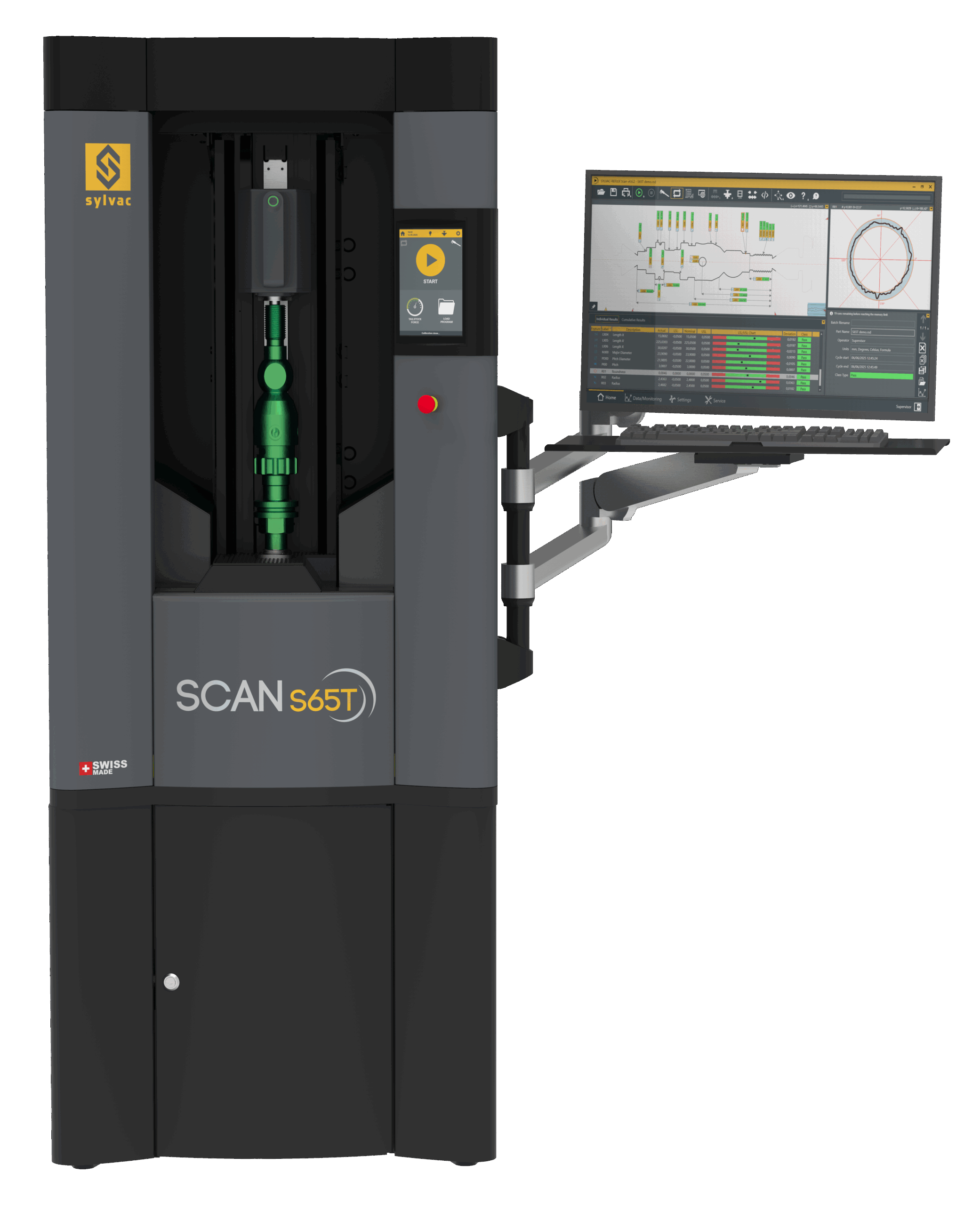

Optische Vermessung SYLVAC-SCAN S65T
Beschreibung
Leistungsstarke Maschine für die dynamische Messung von zylindrischen Teilen bis zu Ø65 mm.
Swiss made
Eigenschaften
- Motorisierter Reitstock: unverzichtbar für die vollständige Integration der Automatisierung
- Einstellbare Spannkraft: anpassbar an jede Art von Werkstück
- LED-beleuchteter Innenraum: für bessere Sichtbarkeit der Einrichtung
- 8″-Touchscreen-Schnittstelle: einfache, schnelle und benutzerfreundliche Bedienung
- Werkzeug-Schnellwechselvorrichtung (ISO): für schnelle Teilewechsel
Anwendungen
Durchmesser
Formabweichung
Abstand
Winkel
Branchen
Automobil
Aeronautik
Werkzeugmaschine
Medizintechnik
Befestigung
Übersicht
Spezifikationen
Standard-Lieferung
Zubehör
Anwendungen
Anleitungen
Dokumente
| 902-4265 | ||
| EAN | 07640125699067 | |
| Durchmesser | Länge | |
| Messbereich (mm) | 65 | 350 |
| Ziffernschrittwert (mm) | Durchmesser : 0.0001 / Länge : 0.0001 | |
| Fehlergrenzen (µm) | Durchmesser : (1 + D[mm]/100) / Länge : (3 + L[mm]/200) | |
| Wiederholgenauigkeit 2δ (µm) | Durchmesser : 0.5 / Länge : <1 | |
| Aufnahmekapazität (mm) | 200 | 360 |
| Steigungswinkel/Gewindemess. (°) | 30 | |
| Spindel | Drehende Spindel für dynamische Messungen | |
| Gesch. der axialen Bewegung (mm/s) | Bis zu 160 | |
| Max. Werkstückgewicht (kg) | 60 | |
| Gewicht der Maschine (kg) | 420 | |
Spezifikationen
| 902-4265 | ||
| EAN | 07640125699067 | |
| Durchmesser | Länge | |
| Messbereich (mm) | 65 | 350 |
| Ziffernschrittwert (mm) | Durchmesser : 0.0001 / Länge : 0.0001 | |
| Fehlergrenzen (µm) | Durchmesser : (1 + D[mm]/100) / Länge : (3 + L[mm]/200) | |
| Wiederholgenauigkeit 2δ (µm) | Durchmesser : 0.5 / Länge : <1 | |
| Aufnahmekapazität (mm) | 200 | 360 |
| Steigungswinkel/Gewindemess. (°) | 30 | |
| Spindel | Drehende Spindel für dynamische Messungen | |
| Gesch. der axialen Bewegung (mm/s) | Bis zu 160 | |
| Max. Werkstückgewicht (kg) | 60 | |
| Gewicht der Maschine (kg) | 420 | |
Standard-Lieferung
|
Basisinstrument
|
| Instrument gemäss technischen Daten , Lieferung mit Ständer und Bildschirmhalterung |
| Komplett mit Computer-Maus, Bildschirm und Tastatur |
| Installiertes Betriebssystem Windows Mehrsprachig |
| Sylvac Reflex-Scan Software + |
| Zubehör : 2x 902-6259 ISO / MK2 Adapter 2x 902-6202, 902-6161 & 902-6212 |
| Betriebsanleitung |
